Бульдозеры Leday LD36

Серия бульдозеров LD36


КОМФОРТ

Система питания

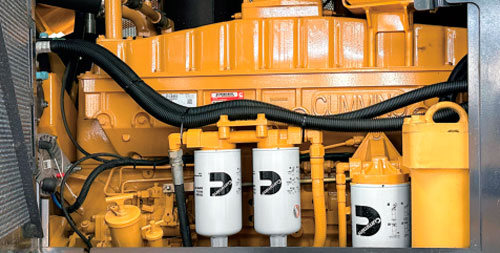

Двигатель Chongqing Cummins NTA855-C360S10 с турбонагнетателем выхлопных газов отличается высокой мощностью, эффективностью и энергосбережением. Двигатели Cummins или Weichai являются опциональными в зависимости от требований пользователя.

Система привода
Надежная трансмиссия с переключением под нагрузкой, устойчивый гидротрансформатор и конечная передача с прямозубым зубом II ступени могут обеспечить эффективную выходную мощность и высокую эффективность.
- Гидравлический преобразователь крутящего момента может защитить систему привода от внезапного крутящего момента и вибрации.
- Трансмиссия планетарного типа с переключением под нагрузкой имеет три передачи вперед, три передачи назад и сцепление с большим диаметром, высокой производительностью и масляным охлаждением, отличающееся высокой эффективностью.
Среда вождения
- Оператор будет чувствовать себя более безопасно и комфортно благодаря новой шестигранной кабине, которая обеспечивает большое пространство и расширенный обзор, а также гасителю вибрации, а также электронному монитору, установленному в соответствии с требованиями пользователя.
- Согласно инженерии человек-машина, сиденье водителя и рукоятка могут быть легко отрегулированы вверх, вниз, вперед и назад. Кроме того, управление скоростью, рулевое колесо и акселератор находятся с левой стороны и используют тросовый тип. Рабочее оборудование находится с правой стороны и использует систему сервоуправления, реализуя гибкий процесс и снимая усталость.
Система шасси
- Конечная передача — низкоприводная, что обеспечивает большую движущую силу и эффективную способность преодолевать подъемы.
- Балансир плавающе соединен с тележкой через резиновый амортизатор, что не только снижает ударную нагрузку, передаваемую на систему шасси, но и увеличивает угол качания левой и правой тележек. Это профилирует рабочую поверхность, способствуя проходимости по неровной дороге.
- Стандартные четыре ролика и одна гусеница (ведущий ролик, натяжной ролик, опорный ролик, поддерживающий ролик и гусеница) поставляются Leday. Кроме того, шасси гусеничного типа отличается высокой надежностью и грузоподъемностью, подходит для всех видов сложных условий работы, а технологии обработки достигают передовых мировых стандартов.

ДОЛГОВЕЧНОСТЬ

Система охлаждения
Независимый радиатор двигателя, масляный радиатор шасси, охлаждающая жидкость, соответствующая двигателю Chongqing Cummins, и воздушный охладитель обеспечивают превосходную эффективность охлаждения и простоту обслуживания этого бульдозера, гарантируя непрерывную работу машины.
Структура
Основная рама коробчатого типа изготовлена из качественного материала и прочного литья и выдерживает высокую ударную нагрузку и кручение, способна работать непрерывно даже в суровых условиях. Кроме того, качественный сварной шов может гарантировать, что основная рама будет работать в течение всего срока службы.
Аксессуары для рабочих частей
- Стандартные прямые лопаты обладают превосходной прочностью благодаря высокой силе резания, высокопрочной конструкции и высокопроизводительному материалу и, таким образом, доступны для всех сложных условий. Кроме того, пользователям доступны угловые лопаты и полу-U-образные лопаты.
- Большой однозубый рыхлитель с регулируемым углом проникновения используется для разрыхления слоев почвы, таких как глина и мерзлый грунт, а также для снятия твердой поверхности, такой как гравий и затвердевшая соляная шахта. Эффективность работы и суперпроникновение гарантируются прочной балкой, рамой и закаленной зубчатой планкой и наконечником. Лебедка используется для вытаскивания деревьев из леса и бульдозеров, а специальные функции самопомощи гарантируют безопасность оператора, а высокая тяга гарантирует эффективность работы.
- Помимо стандартного оборудования, специальные принадлежности и оборудование, такие как гребневый плуг, являются дополнительными для удовлетворения потребностей различных пользователей. Кроме того, гребневый плуг подходит для лесозаготовительного бульдозера LD36F.
Безопасность
- Безопасная сигнальная лампа, сигнал заднего хода, гудок, отличный тормоз и отличительная окраска могут эффективно защитить персонал на периферии и повысить безопасность при работе в любую погоду. Кроме того, ремень безопасности, ручки и знаки безопасности обеспечивают безопасность операторам.
- Боковое ограждение может эффективно защитить двигатель и радиатор от блокировки и повреждения посторонними частицами, делая всю машину более красивой.
- Стандартный антифриз может повышать температуру кипения и понижать температуру замерзания, эффективно предотвращая отложение накипи на двигателе и радиаторе, что благоприятно для охлаждения и защиты двигателя.
- Кроме того, спортивные дуги для носилок и другие элементы являются дополнительными и могут защитить операторов в чрезвычайных ситуациях.
Обслуживание
- Привлекающие внимание знаки точно указывают, когда следует проводить техническое обслуживание машины. Кроме того, эта батарея не требует технического обслуживания. Кроме того, открытый капот может максимально выставлять внутренние части наружу, что позволяет легко проводить осмотр и техническое обслуживание.
- Эта стоимость технического обслуживания намного ниже, чем у других, благодаря надежности и, следовательно, длительному среднему времени между отказами (MTBF).
- Идеальная сервисная сеть Leday, а также своевременное, вдумчивое и сердечное обслуживание могут дать вам уверенность в использовании этой машины, удовлетворяя ожидания от продукции Leday.


ЯДРО САМОПРОИЗВОДСТВА

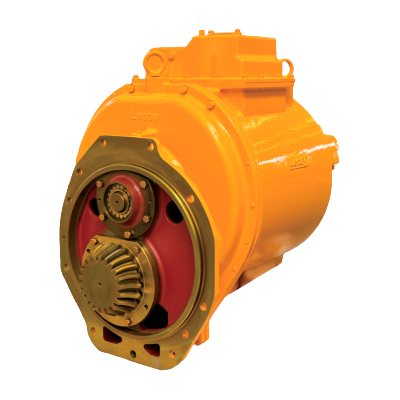

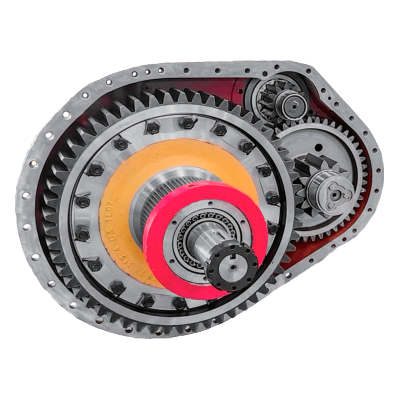

Коробка передач, производимая Leday®, признана на рынке за ее изысканное мастерство и надежную гарантию качества. Коробка передач Leday® относится к типу планетарных передач, с гидравлическим регулирующим клапаном для движения вперед и назад. Она оснащена планетарными передачами, многодисковым сцеплением, гидравлически применяемой принудительной смазкой, 3 скоростями вперед и 3 скоростями назад.

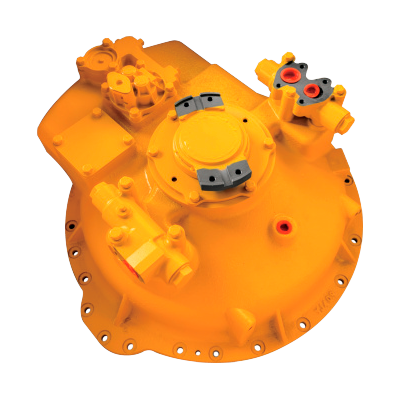

Преобразователи крутящего момента, производимые Leday®, являются одноступенчатыми, однофазными, трехэлементными гидравлическими. Они имеют хорошо спроектированную конструкцию и исключительную надежность, обеспечивающую оптимальную совместимость с машинами. Их превосходные производительность трансмиссии по сравнению со стандартными преобразователями включают автоматическую адаптацию к полевым условиям, плавные переходы скорости, увеличенный срок службы машины, улучшенные возможности перемещения, упрощенное обслуживание, повышенный комфорт эксплуатации и настройку предела крутящего момента для защиты.



Вторичное прямозубое замедление, смазка разбрызгиванием, стабильная работа и надежная производительность.

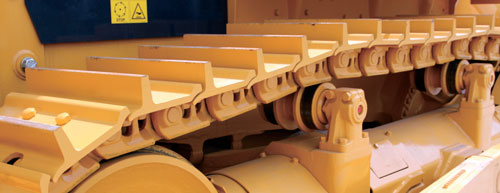

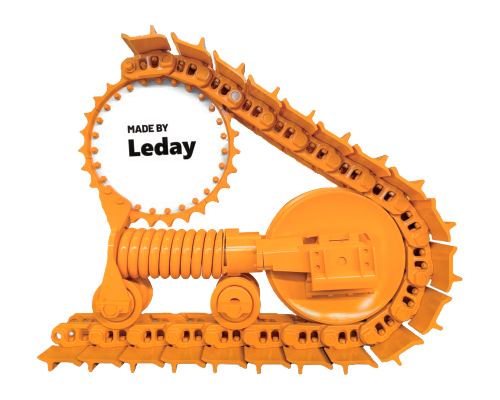

Шасси, произведенное Leday®, отличается превосходной прочностью и устойчивостью. Прочная конструкция шасси отличается высокой прочностью, изготовлена из высококачественных материалов и обработана с помощью строгих процессов. Она выдерживает длительные периоды высокоинтенсивной эксплуатации, эффективно снижая частоту технического обслуживания и экономя ваши расходы. Это надежная опора для непрерывной и стабильной работы бульдозеров.


РАБОЧЕЕ УСТРОЙСТВО

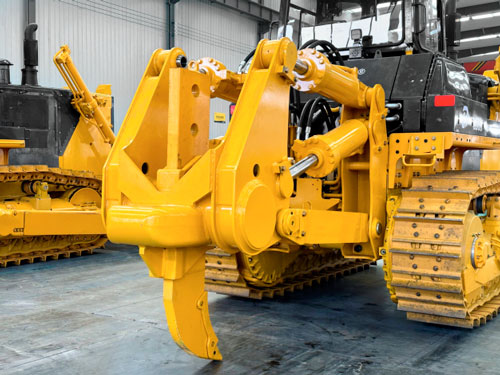

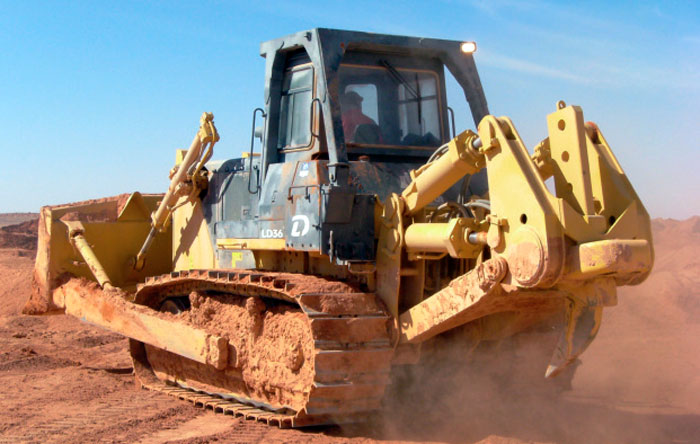

Однозубчатый рыхлитель почвы благодаря своей конструкции, концентрирующей точку приложения силы, преобразует гидравлическую мощность в более мощную вертикальную силу проникновения. Он особенно подходит для разрушения слоев твердой породы, мерзлого грунта или глины высокой плотности, обеспечивая значительно более высокую эффективность резки, чем многозубчатые конструкции.

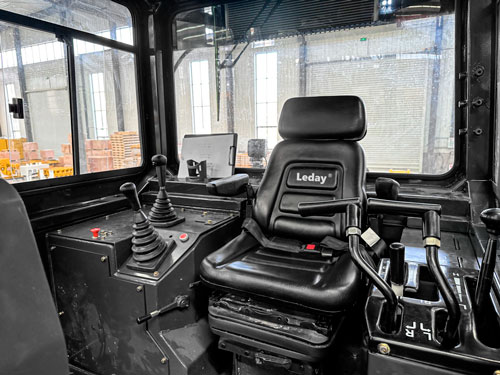

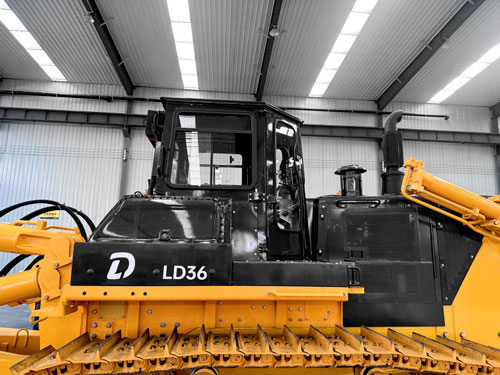

Кабина, благодаря структурной оптимизации, повышенному комфорту и инновациям в области безопасности, полностью отвечает требованиям высокоинтенсивных операций. Сосредоточенная на водителе, она объединяет гуманистические детали и передовые технологии, становясь важным ориентиром для технологической итерации в области строительной техники.

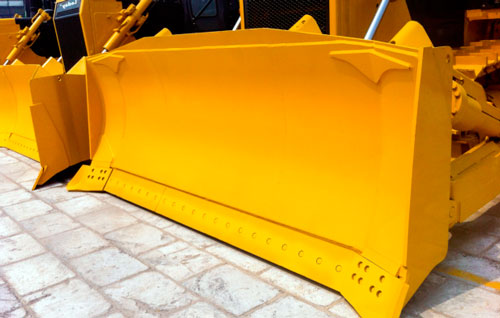

Конструкция лезвия скребка обеспечивает баланс между эффективными функциями резки и перемещения грунта и широко используется в дорожном строительстве, горнодобывающей промышленности, проектах по охране водных ресурсов и планировке площадок.


Модель

Бульдозеры для скальных пород LD36C
Модель двигателя:
Cummins NTA855-C360S10
Эксплуатационный вес (исключая рыхлитель):
37.2 тонн

Бульдозеры для скальных пород LD36F
Модель двигателя:
Cummins NTA855-C360S10
Эксплуатационный вес (исключая рыхлитель):
37.2 тонн

Бульдозеры для скальных пород LD36F
Модель двигателя:
Cummins NTA855-C360S10
Эксплуатационный вес (исключая рыхлитель):
37.2 тонн

Бульдозеры для скальных пород LD36F
Модель двигателя:
Cummins NTA855-C360S10
Эксплуатационный вес (исключая рыхлитель):
37.2 тонн

Бульдозеры для скальных пород LD36F
Модель двигателя:
Cummins NTA855-C360S10
Эксплуатационный вес (исключая рыхлитель):
37.2 тонн

Бульдозеры для скальных пород LD36F
Модель двигателя:
Cummins NTA855-C360S10
Эксплуатационный вес (исключая рыхлитель):
37.2 тонн

СПЕЦИФИКАЦИИ
ДВИГАТЕЛЬ | LD36 | LD36C | LD36D | LD36R | LD36W |
---|---|---|---|---|---|
Двигатель | Cummins NT855-C360S10 | ||||
Рейтинг революции | 2000об/мин | ||||
Полная мощность | 257кВ(350лс)@2000об/мин | ||||
Чистая мощность | 235кВ(320лс)@2000об/мин | ||||
Число цилиндров-диаметр × ход поршня | 6-140×152мм | ||||
Смещение | 14.01л | ||||
Макс. крутящий момент | 1509Нм@1400об/мин | ||||
Система охлаждения | Механический вентилятор |
СИСТЕМА ПРИВОДА | LD36 | LD36C | LD36D | LD36R | LD36W |
---|---|---|---|---|---|
Система привода | Производство SHANTUI, с высокой эффективностью работы, низкой частотой поломок; трансмиссия Torqflow, 3 передачи вперед и 3 передачи назад. | ||||
Скорость движения вперед | F1:0~13.6, F2:0~16.6, F3:0~111.5 км/ч | ||||
Скорость движения назад | R1:0~4.4, R2:0~7.8, R3:0~13.5 км/ч | ||||
Макс. теоретическая сила тяги | 318.2кН | ||||
Гидротрансформатор | 3-элементный, одноступенчатый, 1-фазный | ||||
Трансмиссия | Планетарная передача и передача крутящего момента с гидравлическим приводом, принудительная смазка | ||||
Вал конической шестерни | Коническая зубчатая передача, одноступенчатый редуктор, смазка разбрызгиванием | ||||
Рулевая муфта | Мокрое многодисковое, дисковое, пружинное, с гидравлическим приводом, ручным управлением, взаимосвязано с тормозом рулевого управления. | ||||
Тормоз | Влажная, сжимающая лента, ножной привод с гидроусилителем | ||||
Конечная передача | Прямозубая цилиндрическая передача, двухступенчатая, смазка разбрызгиванием |
СИСТЕМА ШАССИ | LD36 | LD36C | LD36D | LD36R | LD36W |
---|---|---|---|---|---|
Тип | Качающийся тип распыляемой балки, подвесная конструкция балансирая | ||||
Тип башмака гусеницы | Одинарный грунтозацеп | ||||
Ширина колеи | 2140мм | ||||
Ширина башмака гусеницы | 560мм/610мм/660мм/710мм/760мм | 560мм (heavy duty) | |||
Длина заземления пути | 3150мм | ||||
Зона заземления пути | 35280/38430/41580/44730/47880см² | 35280см² | |||
Количество башмаков гусеницы | 41 шт/сторона | ||||
Давление на грунт (стандартная конфигурация) | 83.8кПа | 84.6кПа | 83кПа | 85.6кПа | 85.1кПа |
Количество поддерживающих катков | 2 шт/сторона | ||||
Количество опорных катков | 7 шт/сторона | ||||
Подача | 228.6мм |
ЕМКОСТЬ ЗАПРАВКИ | LD36 | LD36C | LD36D | LD36R | LD36W |
---|---|---|---|---|---|
Емкость топливного бака | 640л | ||||
Емкость охлаждающей жидкости | 121л | ||||
Емкость моторного масла | 47л | ||||
Бак гидравлического масла | 164л | ||||
Трансмиссия | 185л | ||||
Конечная передача | 55л/сторона |
ЭКСПЛУАТАЦИОННЫЙ ВЕС | LD36 | LD36C | LD36D | LD36R | LD36W |
---|---|---|---|---|---|
Эксплуатационный вес (стандарт) | 34500кг | 34800кг | 34150кг | 35230кг | 35000кг |
ЛЕЗВИЕ | LD36 | LD36C | LD36D | LD36R | LD36W |
---|---|---|---|---|---|
Тип лезвия | Прямой наклон/Угловой/Полу-U | Уголь-U | Прямой наклон/Угловой/Полу-U | Переработка отходов | Прямой наклон/Угловой/Полу-U |
Мощность лезвия | 7.6/4.8/10.5м³ | 12.6м³ | 7.6/4.8/10.5м³ | 18.3м³ | 7.6/4.8/10.5м³ |

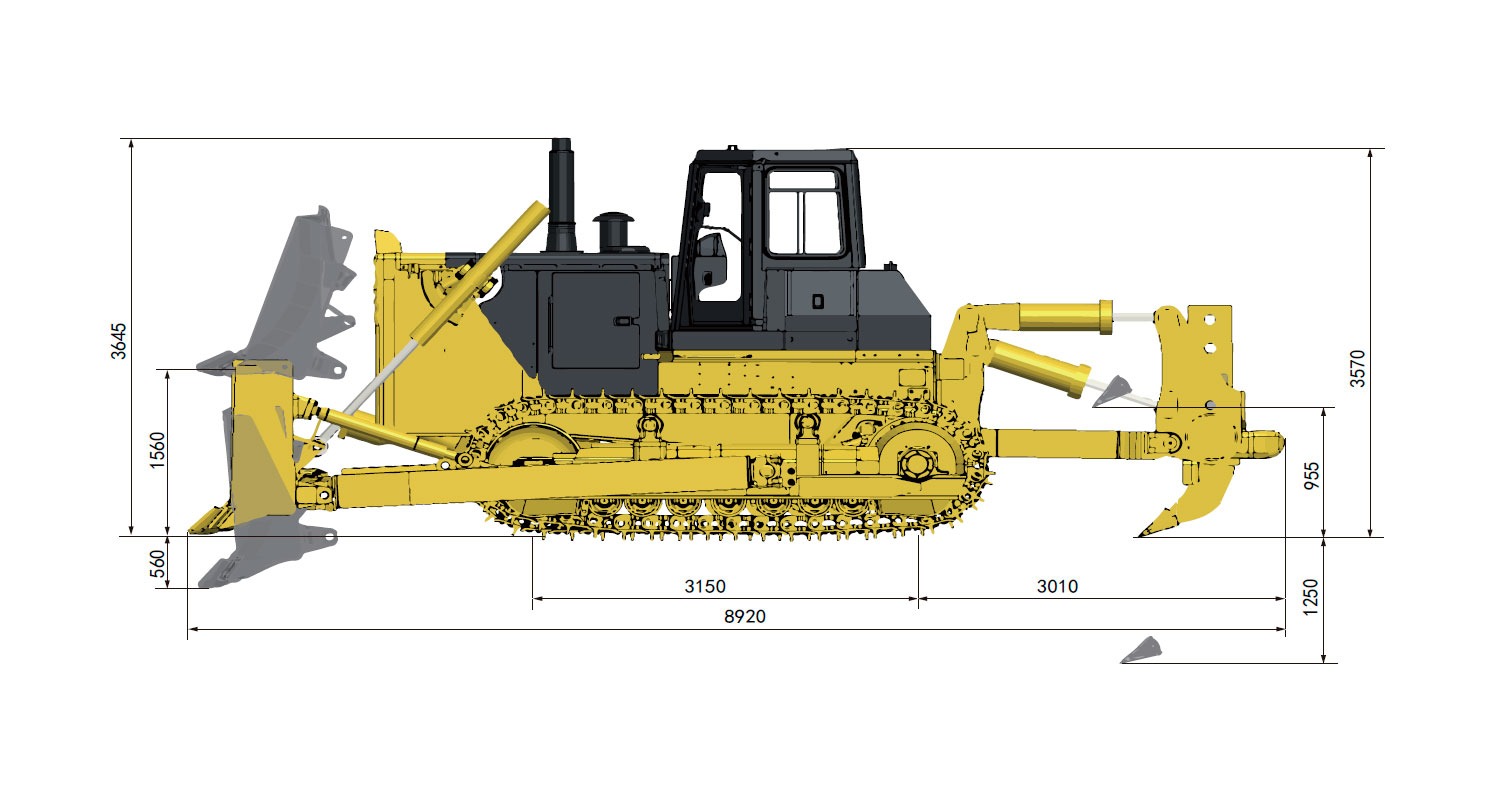

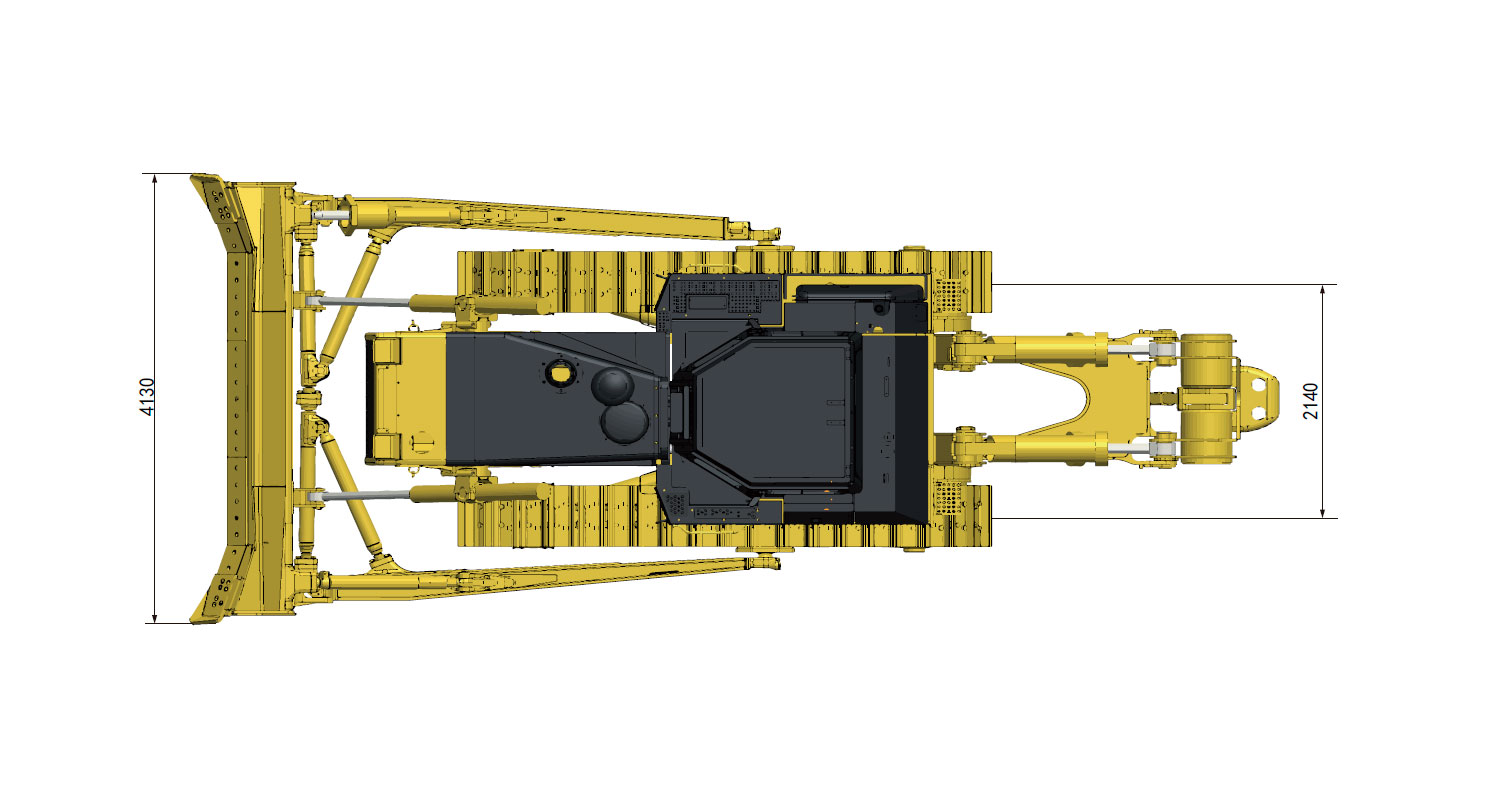

ИЗМЕРЕНИЕ | LD36 | LD36C | LD36D | LD36R | LD36W |
---|---|---|---|---|---|
Высота машины (без ROPS) | 3760мм | 3760мм | 3760мм | 3760мм | 3760мм |
Высота грунтозацепа гусеницы | 72мм | 72мм | 72мм | 72мм | 72мм |
Дорожный просвет | 500мм | 500мм | 500мм | 500мм | 500мм |
Длина машины (без дышла) | 6555мм | 6555мм | 6555мм | 6555мм | 6555мм |
Длина машины (с дышлом) | 6878мм | 6878мм | 6878мм | 6878мм | 6878мм |
Макс. высота подъема лезвия | 1560/1703/1560мм | 1560мм | 1560/1703/1560мм | 1560мм | 1560/1703/1560мм |
Макс. глубина копания отвала | 560/630/560мм | 560мм | 560/630/560мм | 560мм | 560/630/560мм |
Угол копания отвала | 55°±3°(град.) | 55°±3°(град.) | 55°±3°(град.) | 55°±3°(град.) | 55°±3°(град.) |
Ширина лезвия | 4130/5000/4130мм | 4806мм | 4130/5000/4130мм | 4502мм | 4130/5000/4130мм |
Высота лезвия | 1590/1140/1710мм | 1710мм | 1590/1140/1710мм | 2314мм | 1590/1140/1710мм |
Ширина от конца левого башмака гусеницы до конца правого башмака гусеницы (стандартная) | 2700мм | 2700мм | 2700мм | 2700мм | 2700мм |
Параметры рыхлителя | ||
---|---|---|
Тип | Трехзубый рыхлитель | Однозубый рыхлитель |
Масса | 4954кг | 4404кг |
Макс. глубина рыхления | 842мм | 1250мм |
Макс. высота подъема | 883мм | 955мм |
Длина рыхлителя (при самой глубокой обработке) | 2467мм | 2855мм |
Ширина рыхлителя | 2420мм | 1186мм |
Угол съезда (при максимальном подъеме) | 34.5° | 34.3° |
Ширина рыхления | 2240мм | - |
Расстояние между зубьями рыхлителя | 1120мм | - |


* Характеристики могут быть изменены без предварительного уведомления. На фотографиях могут быть указаны опции. Фактический цвет и внешний вид продукта могут отличаться от показанных.
