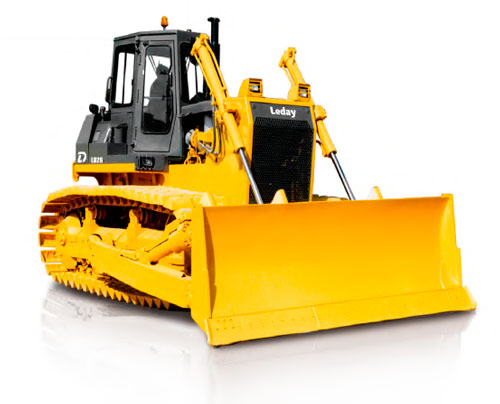

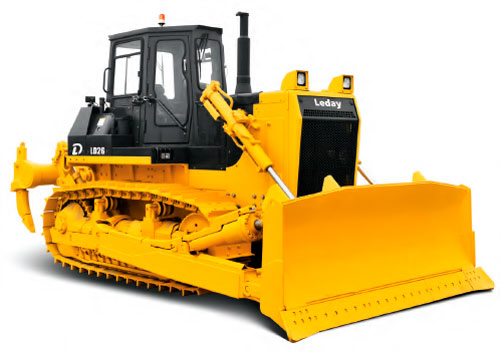

Бульдозеры Leday LD26

Параметры производительности:

Длина × Ширина × Высота (мм) (исключая рыхлитель): 5495×3725×3745
Эксплуатационный вес (т) (исключая рыхлитель): 23.4
Эксплуатационный вес: Weichai WD12G240E206 / Cummins NT855-C280S10
Полезная мощность/Номинальная скорость (кВ/об.мин): 162/1800
Давление на грунт (МПа): 0.077
Тип лезвия: Прямое наклонное лезвие Угловое лезвие U-образное лезвие Полу-U-образное лезвие
Емкость лезвия: 6.4 для прямого наклонного лезвия 4.7 для углового лезвия 7.5 для U-образного лезвия 7.0 для полу-U-образного лезвия

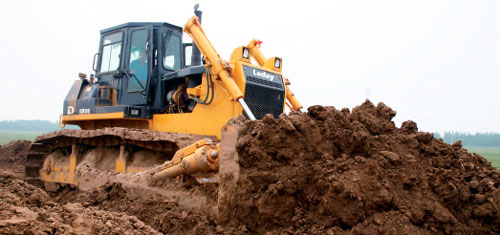

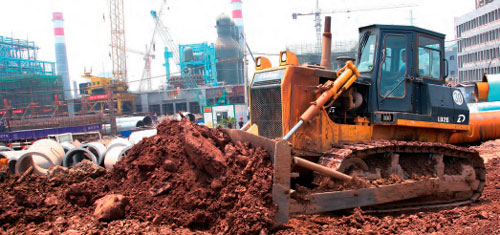

Применимые условия работы: Бульдозерные работы, рытье грунта, захоронение отходов и другие массовые работы.

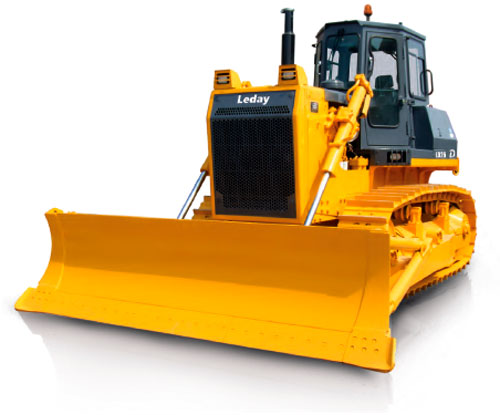

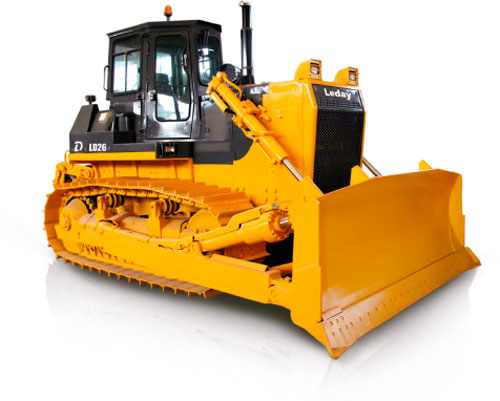

Серия LD26

Бульдозер серии LD26 использует запатентованные технологии Leday, включая центральную смазку, центральное измерение давления и технологии автоматического натяжения гусениц, и завоевал единственную национальную золотую награду за качество в китайской бульдозерной промышленности. Благодаря многочисленным рабочим устройствам и кабинам этот продукт может соответствовать эксплуатационным требованиям для разнообразных рабочих условий и является идеальной высокоэффективной машиной для земляных работ и обработки сыпучих материалов.

  • Двигатель Chongqing NT855-C280S10 отличается высокой мощностью, высокой эффективностью и энергосбережением.
  • Высоконадежная трансмиссия с переключением под нагрузкой, стабильный гидравлический преобразователь крутящего момента и двухступенчатая конечная передача с цилиндрической зубчатой ​​передачей обеспечивают высокую эффективность передачи мощности.
  • Двигатель может работать нормально и надежно при любых условиях нагрузки и во всех требуемых пользователем горячих средах, без перегрева.
  • Он может осуществлять автоматическую диагностику и мониторинг неисправностей в течение всего процесса. Интегрированная литьевая приборная панель объединяет кондиционер, электрические приборы и приборы, отличаясь красивым внешним видом и высоким качеством.
  • Основная рама коробчатого типа с применением высокопроизводительных материалов и высокопрочных отливок отличается высокой несущей способностью при ударной нагрузке и изгибающем моменте, а высококачественные сварные швы гарантируют жизненный цикл основной рамы.
  • Полужесткая подвесная система хода увеличивает площадь опорной поверхности гусениц и улучшает тяговое усилие транспортного средства.
  • Эргономичное сиденье водителя и подлокотники можно легко отрегулировать в вертикальном и продольном направлениях. Органы управления переключением передач, рулевым управлением и акселератором расположены с левой стороны с использованием гибкой структуры вала. Органы управления рабочим устройством расположены с правой стороны с применением системы сервоуправления для достижения более легких и гибких операций и снижения усталости оператора.
  • Стандартный прямой наклонный отвал обеспечивает мощное режущее усилие для работы в самых разных тяжелых рабочих условиях, а большой однозубый рыхлитель с регулируемым углом проникновения можно использовать для рыхления глины и мерзлой земли, а также для снятия твердых рабочих забоев, таких как гравий и затвердевшая соляная шахта.

Серия бульдозеров LD26

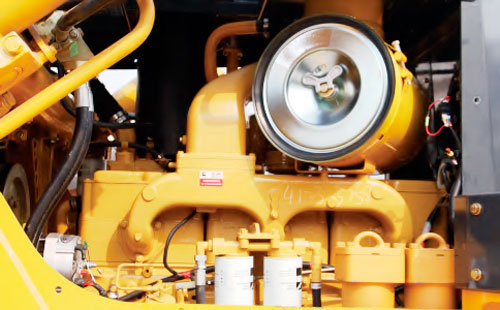

Система питания

Двигатели Chongqing Cummins NT855-C280S10 отличаются высокой мощностью, эффективностью и энергосбережением.

  • Эффективный нагнетатель не только улучшает и расширяет эффективные зоны двигателя, но и снижает расход топлива на 12-21 г/кВт.ч.
  • Усовершенствованная система смазки может позволить деталям двигателя работать при постоянной температуре масла, низком давлении масла и переменном потоке, снижая мощность трения двигателя и, таким образом, продлевая срок службы двигателя.
  • Прочный материал и новая конструкция корпуса цилиндра и крышки цилиндра делают двигатель более надежным и энергосберегающим, а затем реализуют достаточное сгорание и меньший выброс в широком диапазоне оборотов и нагрузки.

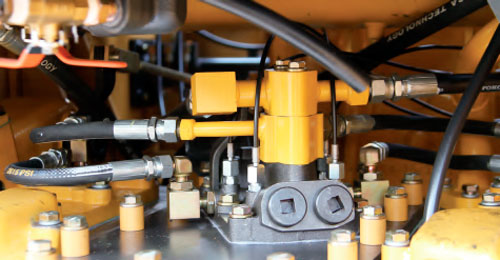

Система привода

Надежная трансмиссия с переключением под нагрузкой, устойчивый гидравлический преобразователь крутящего момента и конечная передача с прямозубой передачей II ступени способны обеспечить эффективную выходную мощность и высокую эффективность.

  • Трансмиссия планетарного типа с переключением под нагрузкой отличается компактной конструкцией, устойчивым зацеплением и высокой эффективностью привода.
  • Гидротрансформатор крутящего момента V1409B имеет диаметр кругового цикла 409 мм, 0,87 высокой эффективности, простую структуру, такую ​​как монопольный, однофазный и трехэлементный, и широкий диапазон оборотов в зоне высокой эффективности.

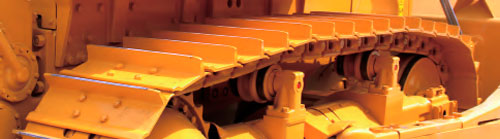

Система шасси

  • Полужесткая подвеска и ходовая система с опорными катками, постоянно соприкасающимися с гусеницей, позволяют увеличить площадь опорной поверхности гусеницы и, таким образом, повысить тягу бульдозера.
  • Прочные гусеницы с поворотным шкворнем разработаны специально для тяжелых условий работы, подходят для всех сложных условий благодаря своей высокой надежности и грузоподъемности.

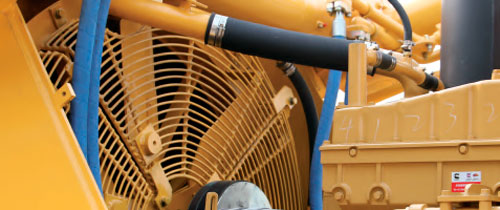

Система охлаждения

Эта система может гарантировать нормальную и надежную работу двигателя при любой нагрузке или в условиях высокой температуры, предотвращая перегрев двигателя.

Электрическая система

Эта система может реализовать автоматическую диагностику и монитор всего процесса. Кроме того, панель инструментов впрыска интегрирует кондиционер, электрооборудование и приборы, делает ее более красивой и высококлассной.

Среда вождения

  • Кабины имеют не только красивые формы, но и очень большое внутреннее пространство и широкий обзор. Кроме того, демпфирующие устройства могут поглощать вибрацию, обеспечивая большую безопасность и комфорт для операторов.
  • Согласно инженерии человек-машина, сиденье водителя и рукоятка могут быть легко отрегулированы вверх, вниз, вперед и назад. Кроме того, управление скоростью, рулевое колесо и акселератор находятся с левой стороны и используют тросовый тип. Рабочее оборудование находится с правой стороны и использует систему сервоуправления, реализуя гибкий процесс и снимая усталость.

Структура

Основная рама коробчатого типа изготовлена ​​из качественного материала и прочного литья и выдерживает высокие ударные нагрузки и кручение. Кроме того, качественный сварной шов может гарантировать работоспособность основной рамы в течение всего срока службы.

Аксессуары для рабочих частей

  • Стандартные прямые лопаты обладают превосходной прочностью благодаря высокой силе резания, высокопрочной конструкции и высокопроизводительному материалу и, таким образом, подходят для всех сложных условий. Кроме того, лопаты большой емкости 6,4 м3 подходят для всех видов земляных работ и сыпучих материалов. Кроме того, пользователям доступны угловые лопаты, U-образные лопаты и полу-U-образные лопаты.

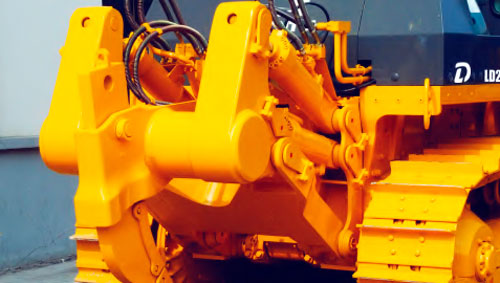

  • Большой однозубый рыхлитель с регулируемым углом проникновения используется для разрыхления слоев почвы, таких как глина и мерзлый грунт, а также для снятия твердой поверхности, такой как гравий и затвердевшая соляная шахта. Эффективность работы и суперпроникновение гарантируются прочной балкой, рамой и закаленной зубчатой ​​планкой и наконечником.

Безопасность

  • Безопасная сигнальная лампа, сигнал заднего хода, гудок, отличный тормоз и отличительная окраска могут эффективно защитить персонал на периферии и повысить безопасность при работе в любую погоду. Кроме того, ремень безопасности, ручки и знаки безопасности обеспечивают безопасность операторам.
  • Боковое ограждение может эффективно защитить двигатель и радиатор от блокировки и повреждения посторонними частицами, делая всю машину более красивой.
  • Стандартный антифриз может повышать температуру кипения и понижать температуру замерзания, эффективно предотвращая отложение накипи на двигателе и радиаторе, что благоприятно для охлаждения и защиты двигателя.
  • Кроме того, спортивные дуги для носилок и другие элементы являются дополнительными и могут защитить операторов в чрезвычайных ситуациях.

Обслуживание

  • Привлекающие внимание знаки точно указывают, когда следует проводить техническое обслуживание машины. Кроме того, эта батарея не требует технического обслуживания. Кроме того, открытый капот может максимально выставлять внутренние части наружу, что позволяет легко проводить осмотр и техническое обслуживание.
  • Эта стоимость технического обслуживания намного ниже, чем у других, благодаря надежности и, следовательно, длительному среднему времени между отказами (MTBF).
  • Идеальная сервисная сеть Shantui, а также своевременное, вдумчивое и сердечное обслуживание могут дать вам уверенность в использовании этой машины, удовлетворяя ожидания от продукции Leday.

Серия бульдозеров LD26

Номинальная мощность: 162кВ@1800об/мин
Модель двигателя: Cummins NT855-C280S10; Weichai WD12G240E26
Эксплуатационный вес: 24.6 тонн

Угольные бульдозеры LD26C

  • Отличается передовыми технологиями, высокой надежностью, низким расходом топлива и удобством обслуживания. Высокопроизводительные угольные лопаты и предварительный фильтр на впуске двигателя подходят для перемещения, укладки и складирования угля.

Номинальная мощность: 162кВ@1800об/м
Модель двигателя: Cummins NT855-C280S10; Weichai WD12G240E26
Эксплуатационный вес: 24.6 тонн

Бульдозеры для пустыни LD26D

  • Пустынные бульдозеры LD26D специально разработаны для работы в пустыне, отличаются передовыми технологиями, высокой надежностью, низким расходом топлива и удобством обслуживания.
  • Удельное давление на грунт значительно снижено за счет использования удлиненной тележки, что обеспечивает отличную проходимость по пустыне.
  • Установлены радиатор большой емкости и предварительный фильтр на впуске двигателя, что позволяет использовать их в жарких и ветреных условиях в пустынных и полупустынных районах.

Номинальная мощность: 162кВ@1800об/мин
Модель двигателя: Cummins NT855-C280S10; Weichai WD12G240E26
Эксплуатационный вес: 24.7 тонн

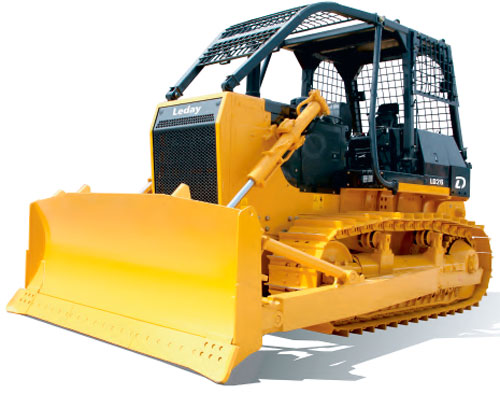

Бульдозеры лесозаготовительного типа LD26F

  • Бульдозеры лесозаготовительного типа LD26F специально разработаны для условий работы в лесу, отличаются передовыми технологиями, высокой надежностью, низким потреблением и удобным обслуживанием. Кроме того, предусмотрена противооткатная кабина для лесозаготовок.
  • Противооткатная кабина и ее навес, специально предназначенный для лесозаготовок, колея шириной 610 мм и механическая лебедка (опция) обладают хорошей проходимостью и производительностью самообслуживания, подходят для лесозаготовок, сбора и перетаскивания пиломатериалов в тропических лесах и лесных хозяйствах.

Номинальная мощность: 162кВ@1800об/мин
Модель двигателя: Cummins NT855-C280S10; Weichai WD12G240E26
Эксплуатационный вес: 26 тонн

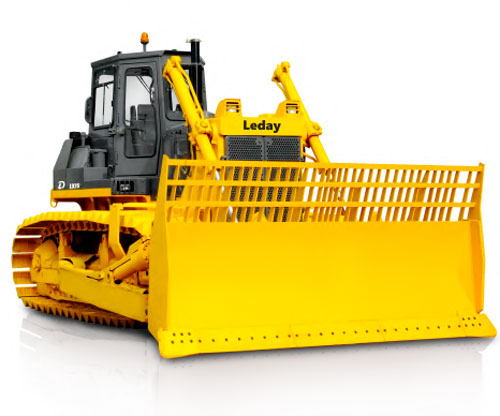

Бульдозеры для уборки мусора LD26R

  • Бульдозер для уборки LD26R использует шасси бульдозера для водно-болотных угодий, что значительно снижает удельное давление на грунт и улучшает проходимость. Этот бульдозер действительно подходит для заполнения или уплотнения бытового мусора.
  • Установлены высокая сигнальная лампа, сигнал заднего хода, камера, светодиод и другие специальные устройства, что повышает безопасность на поле.
  • Предусмотрены мусорный ковш большой емкости и скребок, что значительно повышает эффективность работы.

Номинальная мощность: 162кВ@1800об/мин
Модель двигателя: Cummins NT855-C280S10; Weichai WD12G240E26
Эксплуатационный вес: 23.44 тонн

Скальные бульдозеры LD26W

  • Бульдозеры LD26W разработаны специально для работы в скальных условиях, отличаются передовыми технологиями, высокой надежностью, низким расходом топлива и удобством обслуживания.
  • Они оснащены прочными скальными лопатами.

Номинальная мощность: 162кВ@1800об/мин
Модель двигателя: Cummins NT855-C280S10; Weichai WD12G240E26
Эксплуатационный вес: 25.7 тонн

Бульдозер для заболоченных территорий LD26S

  • Бульдозеры для работы на заболоченных территориях LD26S специально разработаны для работы на заболоченных территориях, отличаются передовыми технологиями, высокой надежностью, низким расходом топлива и удобством обслуживания.
  • Удельное давление на грунт значительно снижено за счет использования удлиненной тележки и гусеницы шириной 910 мм, что обеспечивает отличную проходимость по пустыне.

СПЕЦИФИКАЦИИ

ДВИГАТЕЛЬ LD26/W LD26C LD26F LD26/E LD26S LD26R
Двигатель Cummins NT855-C280S10
Эмиссия China-II
Рейтинг революции 1800об/мин
Полная мощность 175кВ(235лс)@1800об/мин
Чистая мощность 162кВ(220лс)@1800об/мин
Число цилиндров-диаметр × ход поршня 6-140×152мм
Смещение 14.01л
Макс. крутящий момент 1080Н.м@1300об/мин
Система охлаждения Механический вентилятор
СИСТЕМА ПРИВОДА LD26/W LD26C LD26F LD26D/E LD26S LD26R
Система привода Производство SHANTUI, с высокой эффективностью работы, низкой частотой поломок; трансмиссия Torqflow, 3 передачи вперед и 3 передачи назад.
Скорость движения вперед F1:3.6км/ч R2:6.5км/ч F3:11.2км/ч
Скорость движения назад R1:4.3км/ч R2:7.7км/ч R3:13.2км/ч
Макс. теоретическая сила тяги 450кН
Гидротрансформатор 3-элементный, одноступенчатый, 1-фазный
Трансмиссия Планетарная передача и передача крутящего момента с гидравлическим приводом, принудительная смазка
Вал конической шестерни Коническая зубчатая передача, одноступенчатый редуктор, смазка разбрызгиванием
Рулевая муфта Мокрое многодисковое, дисковое, пружинное, с гидравлическим приводом, ручным управлением, взаимосвязано с тормозом рулевого управления.
Тормоз Влажная, сжимающая лента, ножной привод с гидроусилителем
Конечная передача Прямозубая цилиндрическая передача, двухступенчатая, смазка разбрызгиванием
СИСТЕМА ШАССИ LD26/W LD26CTA LD26F LD26D/E LD26S LD26R
Тип Качающийся тип распыляемой балки, подвесная конструкция балансира
Тип башмака гусеницы Одинарный грунтозацеп Тип водно-болотных угодий
Ширина колеи 2000мм 2250мм
Ширина башмака гусеницы 560/610/660мм 660мм 610/660мм 560/610/660мм 910мм
Длина заземления пути 2430мм 3050мм 3480мм
Зона заземления пути 28727см² 40935см² 38317см² 71476см²
Количество башмаков гусеницы 38шт/сторона 41шт/сторона 45шт/сторона
Давление на грунт (стандартная конфигурация) 66кПа 57.5кПа 64кПа 66кПа 36кПа 35.2кПа
Количество поддерживающих катков 2шт/сторона
Количество опорных катков 6шт/сторона 7шт/сторона 8шт/сторона
Подача 206мм
ЕМКОСТЬ ЗАПРАВКИ LD26/W LD26C LD26F LD26D/E LD26S LD26R
Емкость топливного бака 450л
Емкость охлаждающей жидкости 79л
Емкость моторного масла 45л
Трансмиссия 122л
Ведущая ось 110л
Конечная передача 82л/сторона | 102л/сторона 82л/сторона | 102л/сторона
ЭКСПЛУАТАЦИОННЫЙ ВЕС LD26/W LD26C LD26F LD26D/E LD26S LD26R
Эксплуатационный вес (стандарт) 23450кг 24000кг 24700кг 24600кг 25700кг 26000кг
ЛЕЗВИЕ LD26/W LD26C LD26F LD26D/E LD26S LD26R
Тип лезвия Уголь-U Прямой наклон/Угловой/Полу-U/U Прямой наклон Переработка отходов
Мощность лезвия 8м³ 4.6/3.4/5.8/6.7м³ 5.2м³ 11.8м³

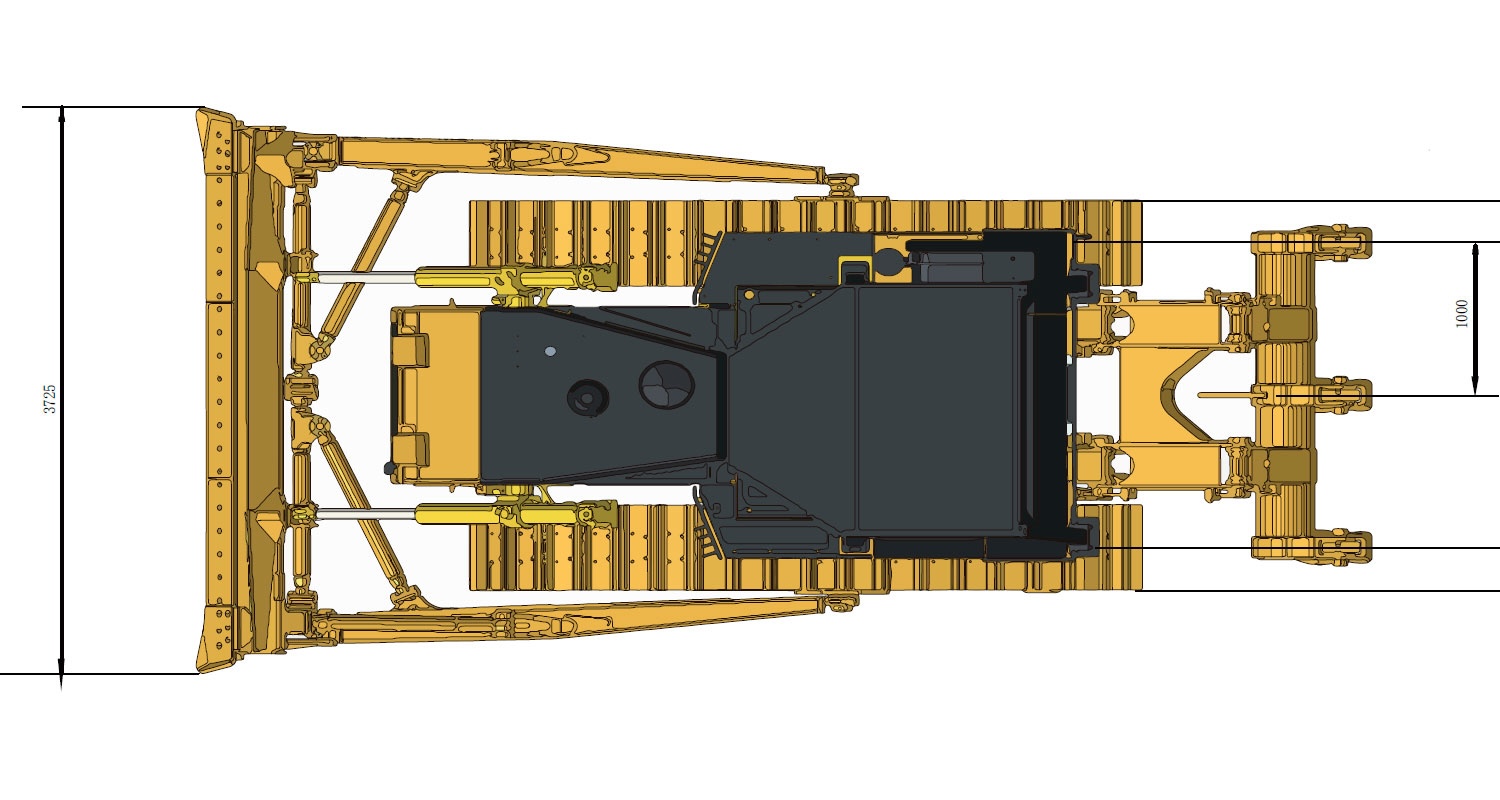

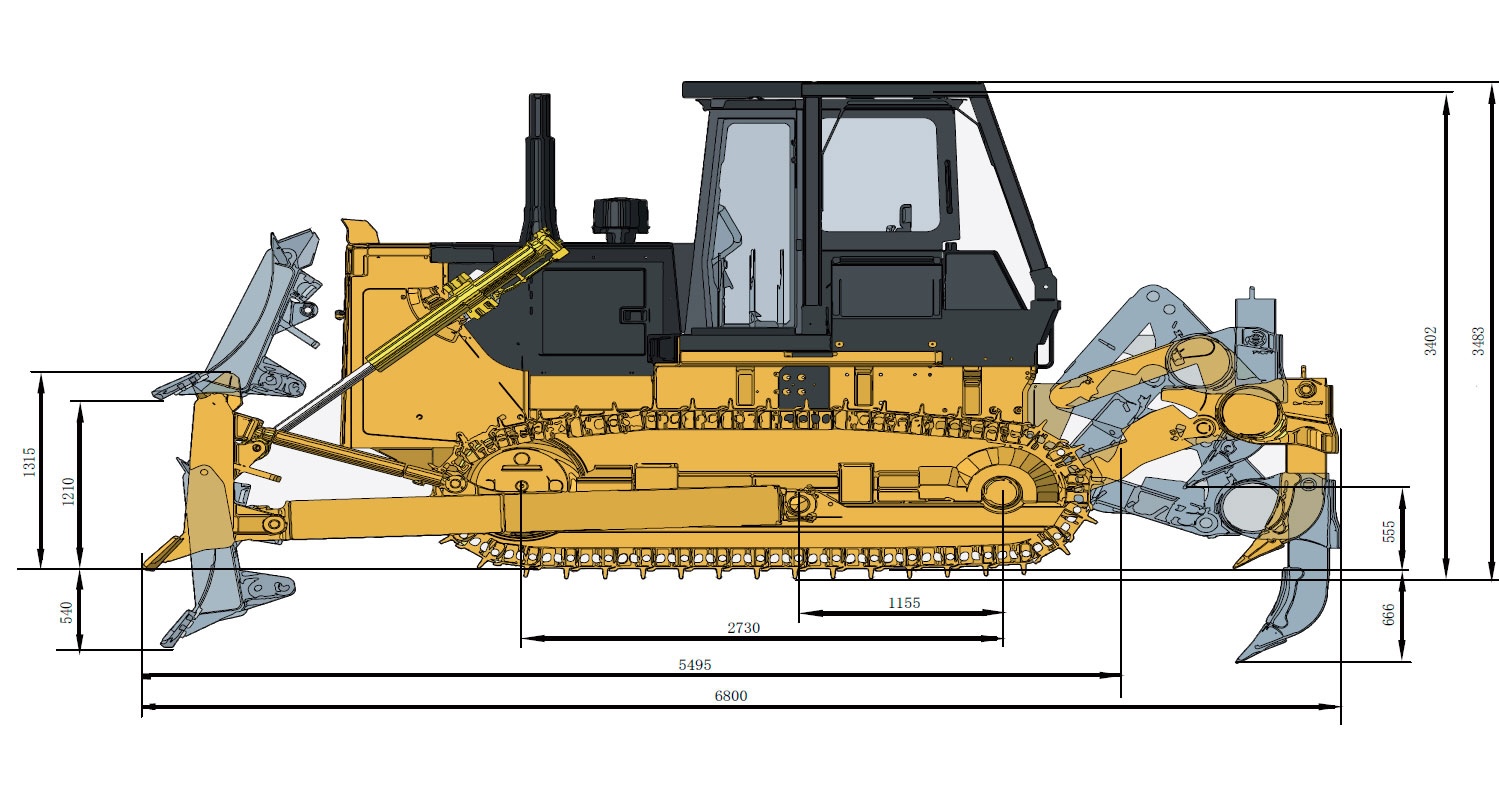

ИЗМЕРЕНИЕ LD26/W LD26C LD26F LD26D/E LD26ST LD26R
Высота машины (без ROPS) 3402мм
Высота грунтозацепа гусеницы 72мм 123мм (Тип водно-болотных угодий)
Дорожный просвет 405мм 513мм
Длина машины (без дышла) 6027мм 5462мм 5712мм 6257мм
Длина машины (с дышлом) 6060мм 5495мм 6290мм
Макс. высота подъема лезвия 1210мм 1330мм
Макс. глубина копания отвала 540мм 550мм
Угол копания отвала 55°±3' (град.)
Ширина лезвия 4200мм 3725/4365/3800/3725мм 4365мм
Высота лезвия 1350мм 1315/1055/1343/1374мм 1248мм 1885мм
Ширина от конца левого башмака гусеницы до конца правого башмака гусеницы (стандартная) 3000мм 3800мм
Параметры рыхлителя
Тип Трехзубый рыхлитель Однозубый рыхлитель
Вес 2600кг 2450кг

* Характеристики могут быть изменены без предварительного уведомления. На фотографиях могут быть указаны опции. Фактический цвет и внешний вид продукта могут отличаться от показанных.
