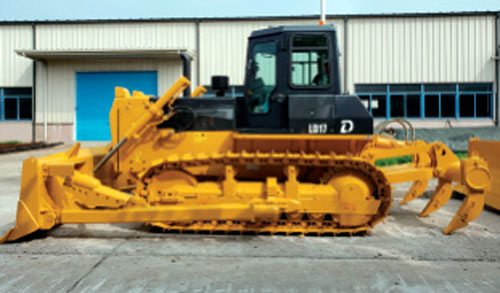

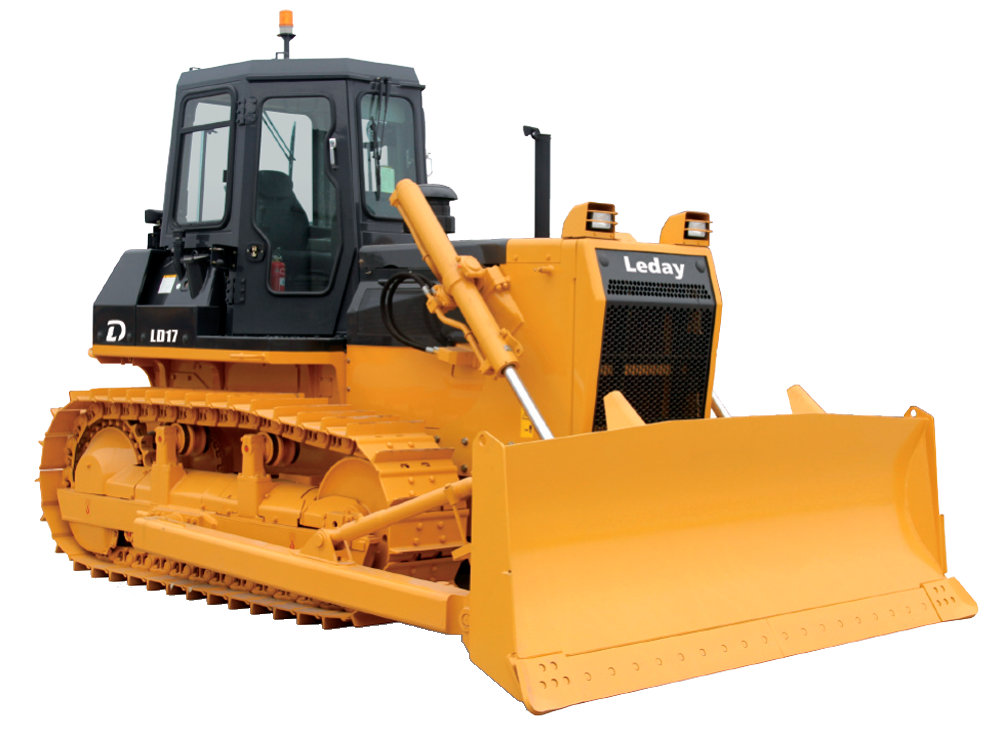

Бульдозеры Leday LD17

Серия бульдозеров LD17

Параметры производительности:
Длина × Ширина × Высота (мм) (исключая рыхлитель): 5140×3388×3032
Эксплуатационный вес (т) (исключая рыхлитель): 17
Модель двигателя: Weichai WD10G178E25
Полезная мощность/Номинальная скорость (кВ/об.мин): 120/1850
Давление на грунт (МПа): 0.067
Тип лезвия: Прямое наклонное лезвие Угловое лезвие U-образное лезвие
Емкость лезвия: 4,5 для прямого наклонного лезвия 4,3 для углового лезвия 5 для U-образного лезвия
Применимые условия работы: Бульдозерные работы, рытье, захоронение и другие массовые работы.
LD17 Серия гидравлических приводов
Бульдозеры с гидравлическим приводом серии LD17 обладают высоким технологическим содержанием, передовой и разумной конструкцией, высокой мощностью, эффективностью и удобным обслуживанием, применимы для суровых условий эксплуатации. Они подходят для толкания, копания, засыпки земли, камней и других сыпучих материалов на дорогах, железных дорогах, в горнодобывающей промышленности, аэропортах и т. д., незаменимы для оборонной инженерии, строительства месторождений полезных ископаемых, городских и сельских дорог, строительства водохозяйственных сооружений и других. Бульдозеры LD17, LD17C, LD17E, LD17F, LD17L и LD17R имеют гидравлический привод мощностью до 120 кВт (160 л. с.).
- Weichai WD10G178E25 отличается такими преимуществами, как высокая мощность, простота обслуживания и высокая эффективность сгорания, а также соответствует нормам выбросов China-II.
- Планетарная коробка передач с переключением под нагрузкой и принудительной смазкой, а также гидравлическая система рулевого управления обеспечивают легкость управления машиной и отличаются высокой мощностью трансмиссии и высокой производительностью.
- Закрытая система поддерживает давление в водяном баке на определенном уровне и может повысить температуру испарения и эффективность рассеивания тепла охлаждающей жидкости.
- Вентилятор приводится в действие двигателем, что позволяет усилить эффект охлаждения за счет принудительной подачи воздуха.
- Основная рабочая гидравлическая система с давлением 14 МПа используется для значительного снижения частоты сбоев в работе гидравлических агрегатов, отличается высокой стабильностью работы и функцией защиты от перегрузки.
- Применение водонепроницаемых разъемов, новых реле и литьевых инструментов может эффективно устранить неисправности электрической системы. Приборный ящик объединяет кондиционер, электрические устройства и инструменты, отличаясь красивым внешним видом и высоким качеством.
- Основная рама коробчатого типа имеет цельную конструкцию коробчатого типа, сваренную из стальных пластин, и сварена вместе с корпусом настоящей оси для реализации высокой грузоподъемности при ударной нагрузке и изгибающем моменте, а высококачественные сварные швы гарантируют жизненный цикл основной рамы.
- Конструкция подвески балансира качающегося типа с расставленной балкой соединена с рамой и ходовой системой для передачи рабочей нагрузки и ударной нагрузки на основную раму во время работы, что эффективно повышает устойчивость малогабаритных бульдозеров в сложных рабочих условиях.
- Стандартный прямой наклонный отвал отличается мощным режущим усилием, а трехзубый рыхлитель может использоваться для рыхления глины и мерзлой земли, демонстрируя высокую рабочую эффективность и сверхсильную проникающую силу.
Система питания

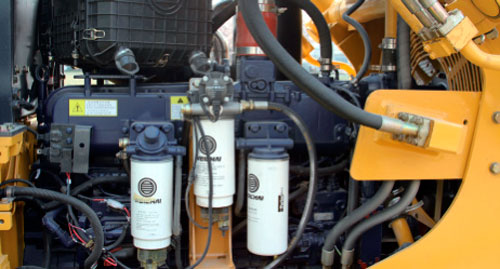

- Установленные двигатели Weichai WD10G178E25 отличаются высокой мощностью, простотой обслуживания, высокой эффективностью сгорания, соответствуют стандартам выбросов China-II. Кроме того, бульдозеры LD17-3(CE) оснащены двигателями Cummins QSC8.3, соответствующими стандартам выбросов Euro III.

- Высокая мощность, надежность, экономичность, низкий уровень шума и другие достоинства.
- В топливных системах используется технология механического впрыска под давлением, что обеспечивает низкий расход топлива.

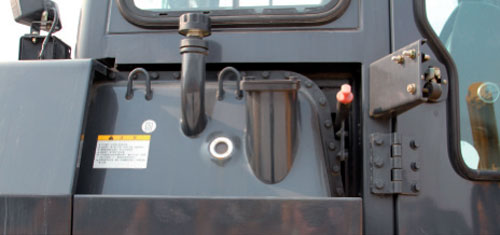

- Топливные баки объемом 315 л могут обеспечить большую продолжительность работы, сократить время заправки топливом, экономя время и затраты и, таким образом, создавая более высокую ценность.
Система привода
Удобство эксплуатации, более высокая выходная мощность и эффективность производства достигаются за счет системы рулевого управления с гидроусилителем и трансмиссии с планетарным переключением передач и принудительной смазкой.
- Трехэлементные гидравлические преобразователи крутящего момента с однополюсным однофазным двигателем имеют простую и надежную конструкцию, а также улучшенную адаптивность. Кроме того, они могут стабильно передавать мощность на систему привода, эффективно защищая эту систему и, таким образом, улучшая комфорт езды на бульдозере.
- Конечная передача использует спирально-конические шестерни, понижение ступени I и смазку разбрызгиванием.
- Рулевые фрикционы мокрого типа, многодисковые пружинные компрессионные, гидравлического расцепления и ручно-гидравлического типа управления. Рулевые тормоза мокрого типа, плавающие ремни и гидравлические усилители.

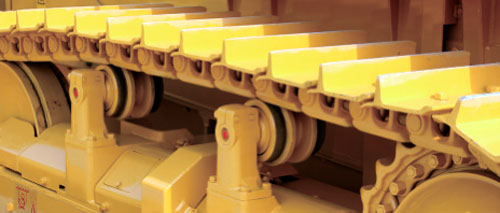

Система шасси
- Система подвески, состоящая из распорной балки и балансира, а также соединяющая раму бульдозера и ходовую систему, может передавать рабочую нагрузку и ударную нагрузку на основную раму, значительно улучшая устойчивость небольшого бульдозера в сложных условиях.
- Если строительная площадка неровная, рама должна выполнять подъем или подпрыгивание, снимая вибрацию и защищая машину.
Система охлаждения

- Закрытая система может поддерживать давление в водяном баке под определенным значением, увеличивая температуру испарения охлаждающей жидкости и эффективность рассеивания тепла. Мощность вентилятора поступает от двигателя, создавая принудительную подачу воздуха и усиливая эффективность охлаждения.
Гидравлическая система рабочего оборудования

- Основная рабочая гидравлическая система 14 МПа отличается устойчивой работой и защитой от перегрузки, что значительно снижает количество отказов, возникающих в гидравлических элементах.
- Электрическая система.
- Водонепроницаемые разъемы, новые реле и приборы впрыска могут гарантировать нормальную работу электрической системы. Кроме того, приборная коробка, интегрированная с кондиционером, электрическими элементами и приборами, становится красивее с более высоким классом.

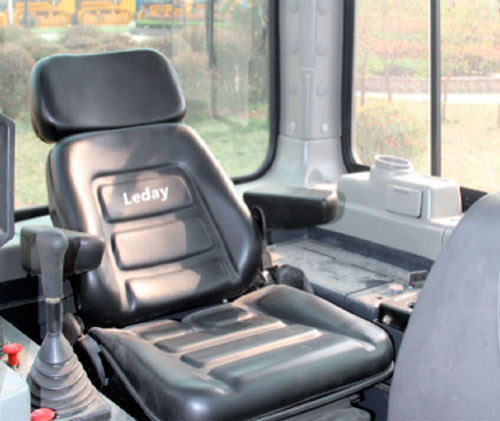

Среда вождения

- Новая шестигранная кабина имеет большое внутреннее пространство и расширенный обзор, а превосходная конструкция уплотнения не пропускает шум и пыль. Кроме того, двухцелевой кондиционер с высокой мощностью может повысить безопасность и комфорт.
- Приборы на консоли надежны и, таким образом, дают интуитивно понятные и точные показания, а также сигнализацию. Сиденье водителя и ручка могут легко регулироваться, управляться и изменять скорость. Кроме того, ручка дроссельной заслонки находится с левой стороны, что обеспечивает комфортные условия для оператора.
- Яркие ксеноновые лампы HID могут гарантировать ночное строительство и безопасность, излучая широкий диапазон освещения.
Структура
- Основная рама состоит из стальных пластин, сваренных в цельную коробку. Кроме того, эта основная рама сварена с корпусом заднего моста и, таким образом, выдерживает более высокую ударную нагрузку, изгиб и кручение, а качественный сварной шов обеспечивает основной раме жизненный цикл.
Принадлежности для рабочих частей

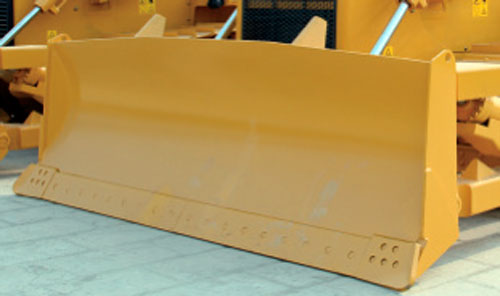

- Стандартные прямые лопаты обладают превосходной прочностью благодаря высокой режущей силе, высокопрочной конструкции и высокопроизводительному материалу и, таким образом, доступны для всех сложных условий. Кроме того, лопаты высокой производительности подходят для всех видов земляных работ. Кроме того, пользователям доступны угловые лопаты, U-образные лопаты и R-образные лопаты.

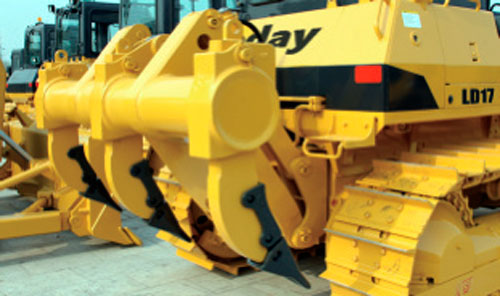

- Трехзубый рыхлитель используется для разрыхления слоев почвы, таких как глина и мерзлый грунт. Эффективность работы и сверхглубокое проникновение гарантируются прочной балкой, рамой и закаленной зубчатой планкой и наконечником.
- Лебедка используется для вытаскивания деревьев из леса и бульдозеров, при этом специальные функции самопомощи обеспечивают безопасность оператора, а высокая тяга гарантирует эффективную работу.

Безопасность
- Безопасная сигнальная лампа, сигнал заднего хода, гудок, отличный тормоз и отличительная окраска могут эффективно защитить персонал на периферии и повысить безопасность при работе в любую погоду. Кроме того, ремень безопасности, ручки и знаки безопасности обеспечивают безопасность операторам.
- Боковое ограждение может эффективно защитить двигатель и радиатор от блокировки и повреждения посторонними частицами, делая всю машину более красивой.
- Стандартный антифриз может повышать температуру кипения и понижать температуру замерзания, эффективно предотвращая отложение накипи на двигателе и радиаторе, что благоприятно для охлаждения и защиты двигателя.
- Кроме того, спортивные дуги для носилок и другие элементы являются дополнительными и могут защитить операторов в чрезвычайных ситуациях.

Обслуживание
- Привлекающие внимание знаки точно указывают, когда следует проводить техническое обслуживание машины. Кроме того, эта батарея не требует технического обслуживания. Кроме того, открытый капот может максимально выставлять внутренние части напоказ, что позволяет легко проводить осмотр и техническое обслуживание.
- Эта стоимость технического обслуживания намного ниже, чем у других, благодаря надежности и, следовательно, длительному среднему времени между отказами (MTBF).
- Идеальная сервисная сеть Leday, а также своевременное, вдумчивое и сердечное обслуживание могут дать вам уверенность в использовании этой машины, удовлетворяя ожидания от продукции Leday.

LD17C Угольные бульдозеры
В соответствии со специальными условиями работы угольные бульдозеры LD17C используют передовые двигатели Weichai WD10 и гидравлическую систему привода с передовыми технологиями на основе внедрения отечественных и зарубежных технологий. Поэтому бульдозеры LD17C обладают разумной конструкцией, стабильной производительностью и гибким управлением, подходящими для строительства сыпучих материалов на электростанциях, в портах и других местах.

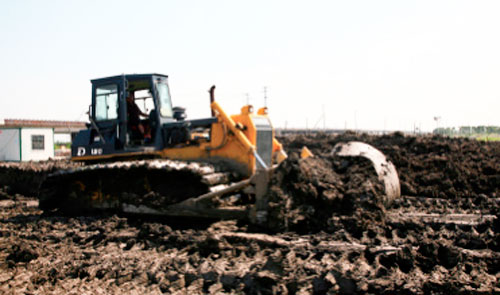

LD17L Супер-бульдозеры для заболоченных территорий
Бульдозеры для болот LD17L разработаны с учетом условий болот и водно-болотных угодий, чтобы иметь гидравлическую приводную систему с передовыми гидравлическими технологиями, разумную конструкцию, стабильную производительность, гибкое управление, что делает их идеальными для строительства в болотистых и грязевых местах.

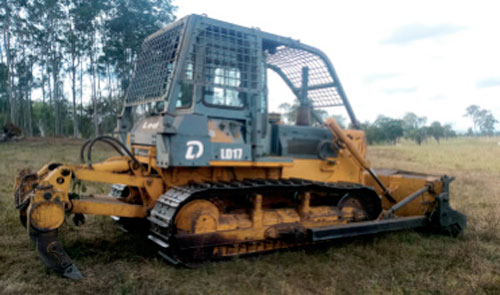

LD17F Бульдозеры лесозаготовительного типа
Бульдозеры лесозаготовительного типа LD17F разработаны в соответствии с лесной средой, чтобы иметь систему гидравлического привода с технологиями гидравлического управления и ROPS/FOPS, отличающуюся разумной конструкцией, устойчивой производительностью и гибкими операциями. Лебедка на заднем конце бульдозера может выполнять лесозаготовку, транспортировку и другие тяговые операции с использованием лебедки. Кроме того, некоторые лебедки находятся вокруг опасной секции для самоспасения бульдозера.

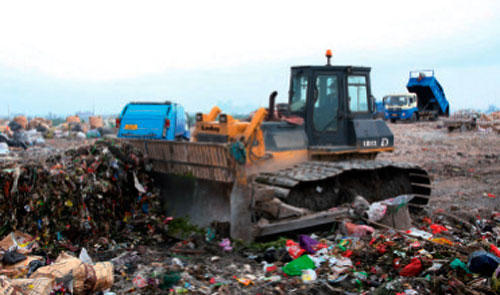

LD17R Бульдозеры для уборки мусора
ФУНКЦИИ
Санитарные бульдозеры LD17R подходят для нужд коммунальной городской канализации и используются для заполнения, выравнивания, уплотнения и складирования отходов, а также для перетаскивания желобов для отходов и очистных резервуаров.

КОРОБКА ПЕРЕДАЧ И ШАССИ

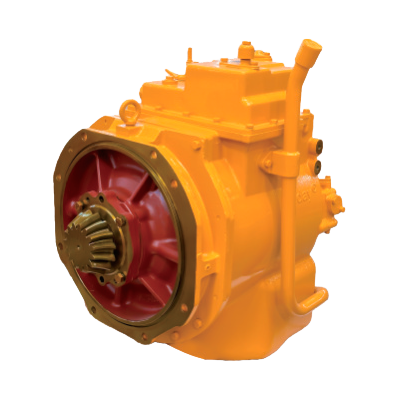

Коробка передач, производимая Leday®, признана на рынке за ее изысканное мастерство и надежную гарантию качества. Коробка передач Leday® относится к типу планетарных передач, работающих с гидравлическими распределительными клапанами для движения вперед и назад. Она оснащена планетарными передачами, многодисковым сцеплением, гидравлической принудительной смазкой, 3 скоростями вперед и 3 скоростями назад.

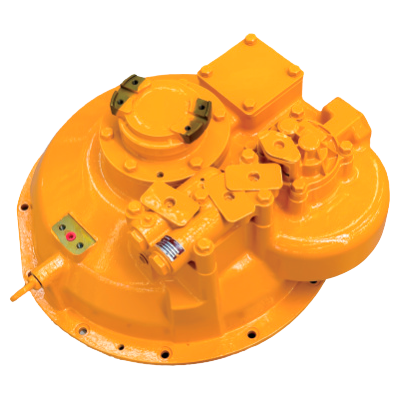

Преобразователи крутящего момента, производимые Leday®, являются одноступенчатыми, однофазными, трехэлементными гидравлическими. Они имеют хорошо спроектированную конструкцию и исключительную надежность, обеспечивающую оптимальную совместимость с машинами. Их превосходные производительность трансмиссии по сравнению со стандартными преобразователями включают автоматическую адаптацию к полевым условиям, плавные переходы скорости, увеличенный срок службы машины, улучшенные возможности перемещения, упрощенное обслуживание, повышенный комфорт эксплуатации и настройку предела крутящего момента для защиты.

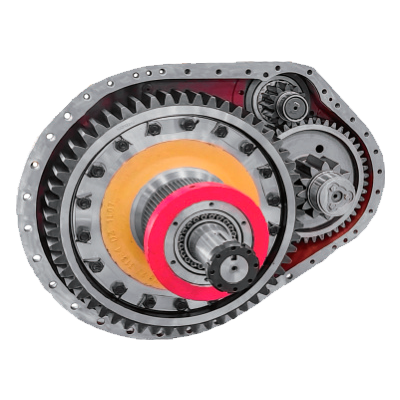

Вторичное прямозубое замедление, смазка разбрызгиванием, стабильная работа и надежная производительность.

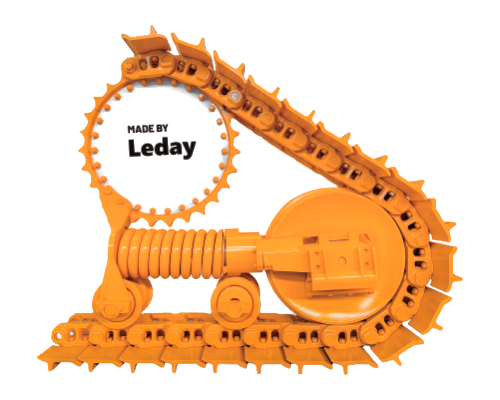

Шасси, произведенное Leday®, отличается превосходной прочностью и устойчивостью. Прочная конструкция шасси отличается высокой прочностью, изготовлена из высококачественных материалов и изготовлена с использованием строгих процессов. Она выдерживает длительные периоды высокоинтенсивной эксплуатации, эффективно снижая частоту технического обслуживания и экономя ваши расходы. Это надежная поддержка для непрерывной и стабильной работы бульдозеров.


СПЕЦИФИКАЦИИ
ДВИГАТЕЛЬ | LD17 | LD17C | LD17E | LD17F | LD17L | LD17R |
---|---|---|---|---|---|---|
Двигатель | WEICHAI WD106178E25 / SHANGCHAI SC1ICB184G2BI | |||||
Эмиссия | China-II | |||||
Рейтинг революции | 1850об/мин | |||||
Полная мощность | 131кВ(175лс)@1850об/мин | |||||
Чистая мощность | 120кВ(160лс)@1850об/мин | |||||
Число цилиндров-диаметр × ход поршня | 6-126×130мм / 6-127×152мм | |||||
Смещение | 9.72GL / 10.5л | |||||
Макс. крутящий момент | 830Н.м@1100-1200об/мин / 843Н.м@1300об/мин | |||||
Система охлаждения | Механический вентилятор |
СИСТЕМА ПРИВОДА | LD17 | LD17C | LD17E | LD17F | LD17L | LD17R |
---|---|---|---|---|---|---|
Система привода | Производство SHANTUI, высокая эффективность работы, низкий уровень поломок; трансмиссия Torqflow, 3 передачи вперед и 3 передачи назад. | |||||
Скорость движения вперед | 0~3.29км/ч, 0~5.82км/ч, 0~9.63км/ч | |||||
Скорость движения назад | 0~4.28км/ч, 0~7.59км/ч, 0~12.53км/ч | |||||
Гидротрансформатор | 3-элементный, одноступенчатый, 1-фазный | |||||
Трансмиссия | Планетарная передача и передача крутящего момента с гидравлическим приводом, принудительная смазка | |||||
Вал конической шестерни | Коническая зубчатая передача, одноступенчатый редуктор, смазка разбрызгиванием | |||||
Рулевая муфта | Мокрое многодисковое, дисковое, пружинное, с гидравлическим приводом, ручным управлением, взаимосвязано с тормозом рулевого управления. | |||||
Тормоз | Влажная, сжимающая лента, ножной привод с гидроусилителем | |||||
Конечная передача | Прямозубая цилиндрическая передача, двухступенчатая, смазка разбрызгиванием |
СИСТЕМА ШАССИ | LD17 | LD17C | LD17E | LD17F | LD17L | LD17R |
---|---|---|---|---|---|---|
Тип | Качающийся тип распыляемой балки, подвесная конструкция балансира | |||||
Тип башмака гусеницы | Одинарный грунтозацеп | Тип водно-болотных угодий | ||||
Ширина колеи | 1880мм | 1880мм | 1880мм | 1880мм | 2300мм | 2300мм |
Ширина башмака гусеницы | 510/560/610мм | 610мм | 560мм | 560мм | 1000/950мм | 1000/660мм |
Длина заземления пути | 2430мм | 2430мм | 2635мм | 2635мм | 2935мм | 2935мм |
Зона заземления пути | 24786см² | 29646см² | 29512см² | 29512см² | 64570см² | 64570см² |
Количество башмаков гусеницы | 37шт/сторона | 37шт/сторона | 39шт/сторона | 39шт/сторона | 42шт/сторона | 42шт/сторона |
Давление на грунт (стандартная конфигурация) | 58кПа | 59.2кПа | 55кПа | 55кПа | 25кПа | 25кПа |
Количество поддерживающих катков, шт/сторона | 2 | 2 | 2 | 2 | 2 | 2 |
Количество опорных катков, шт/сторона | 6 | 6 | 7 | 7 | 7 | 7 |
Подача | 203мм | 203мм | 203мм | 203мм | 203мм | 203мм |
ЕМКОСТЬ ЗАПРАВКИ | LD17 | LD17C | LD17E | LD17F | LD17L | LD17R |
---|---|---|---|---|---|---|
Емкость топливного бака | 315л | 315л | 315л | 315л | 315л | 315л |
Емкость охлаждающей жидкости | 62.8л | 62.8л | 62.8л | 62.8л | 62.8л | 62.8л |
Емкость моторного масла | 24л | 24л | 24л | 24л | 24л | 24л |
Бак гидравлического масла | 112л | 112л | 112л | 112л | 112л | 112л |
Трансмиссия | 52л | 52л | 52л | 52л | 52л | 52л |
Ведущая ось | 70л | 70л | 70л | 70л | 70л | 70л |
Конечная передача | 21л/сторона | 21л/сторона | 21л/сторона | 25л/сторона | 25л/сторона | 25л/сторона |
ЭКСПЛУАТАЦИОННЫЙ ВЕС | LD17 | LD17C | LD17E | LD17F | LD17L | LD17R |
---|---|---|---|---|---|---|
Стандарт | 17000кг | 17370кг | 17346кг | 17500кг | 18460кг | 18460кг |
ЛЕЗВИЕ | LD17 | LD17C | LD17E | LD17F | LD17L | LD17R |
---|---|---|---|---|---|---|
Тип лезвия | Прямой наклон/U | Уголь-U | Прямой наклон | Прямой наклон/Угловой | Прямой наклон | Переработка отходов |
Мощность лезвия | 3.5/4.8м³ | 6м³ | 3.5м³ | 3.5/3.2м³ | 3м³ | 8.3м³ |

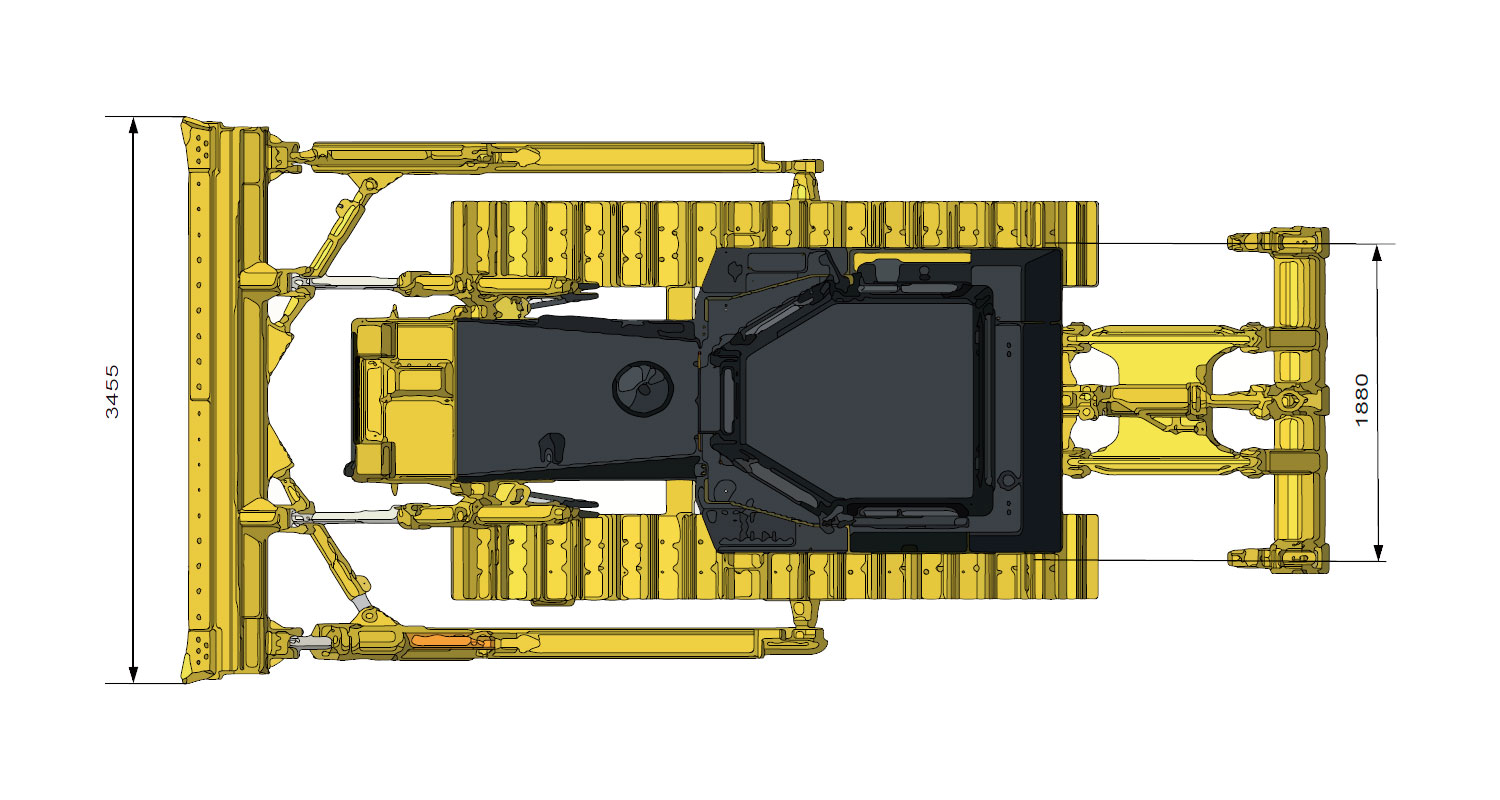

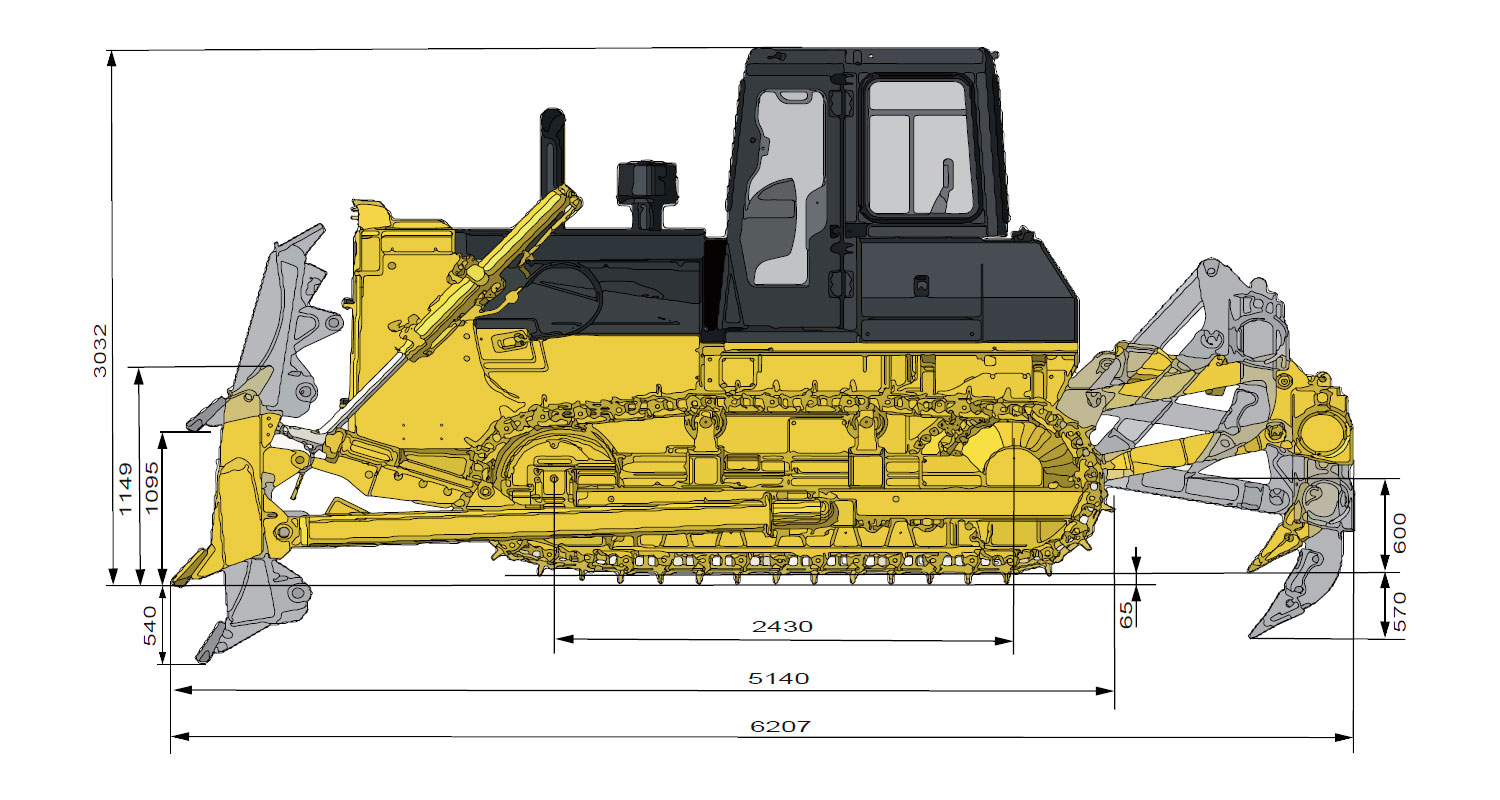

ИЗМЕРЕНИЕ | LD17 | LD17C | LD17E | LD17F | LD17L | LD17R |
---|---|---|---|---|---|---|
Высота машины (без ROPS) | 3032мм | 3032мм | 3032мм | 3032мм | 3074мм | 3074мм |
Высота грунтозацепа гусеницы | 65мм | 65мм | 65мм | 65мм | 101.5мм | 101.5мм |
Дорожный просвет | 400мм | 400мм | 400мм | 400мм | 400мм | 400мм |
Длина машины (с дышлом) | 5140мм | 5427мм | 5345мм | 5350мм | 5262мм | 5262мм |
Макс. высота подъема лезвия | 1095мм | 1095мм | 1095мм | 1095мм | 1005мм | 1005мм |
Макс. глубина копания отвала | 540мм | 540мм | 540мм | 540мм | 485мм | 485мм |
Угол копания отвала | 55°±3"(град.) | |||||
Ширина лезвия | 3455/3556мм (Прямой наклон/U) | 3900мм | 3455мм | 3455/401мм (Прямой наклон/Угловой) | 4150мм | 4150мм |
Высота лезвия | 1149/1120мм (Прямой наклон/U) | 1235мм | 1149мм | 1149/1040мм (Прямой наклон/Угловой) | 960мм | 1590мм |
Ширина от конца левого башмака гусеницы до конца правого башмака гусеницы (стандартная) | 2390мм | 2490мм | 2440мм | 2440мм | 3400мм | 3400мм |
РЫХЛИТЕЛЬ | |
---|---|
Масса | 1631кг |
Макс. глубина рыхления | 572мм |
Макс. высота подъема | 592мм |
Длина рыхлителя (при самой глубокой обработке) | 1580мм |
Ширина рыхлителя | 2080мм |
Угол съезда (при максимальном подъеме) | 32.1° |
Ширина рыхления | 1900мм |
Расстояние между зубьями рыхлителя | 950мм |


* Характеристики могут быть изменены без предварительного уведомления. На фотографиях могут быть указаны опции. Фактический цвет и внешний вид продукта могут отличаться от показанных.
